南京芯躍電子科技有限公司
芯躍
點擊問價
南京芯躍電子科技有限公司
HOV25..100LSP系列
分享

分享到微信

×
額定電流值???25A ～ 100A，使用霍爾效應原理的開環電流傳感器，初、次級絕緣，無插入損耗，可用于測量直流、交流和脈沖電流，低溫度漂移、優良的線性度
產品詳情

額定電流值???25A  ～ 100A

使用霍爾效應原理的開環電流傳感器

初、次級絕緣，無插入損耗

可用于測量直流、交流和脈沖電流

低溫度漂移、優良的線性度

應用領域：開關電源、交流變速器、不間斷電源、檢測設備、儀器儀表

電氣參數特性@Ta=25℃

產品型號

參數描述

HOV25LSP

HOV25LSP-1

HOV50LSP

HOV50LSP-1

HOV75LSP

HOV75LSP-1

HOV100LSP

HOV100LSP-1

額定電流

IPN

A

25

50

75

100

比較大測量范圍

IPM

A

27.5

55

82.5

110

電源電壓注1

VCC

V

@DC +5V±5%

功耗電流

IC

mA

@IPN ＜15

額定輸出

VOUT

V

@RL=10K,T=25℃ VOE±2

靜態零點輸出注2

VOE

V

@IP=0A,T=25℃

LSP

LSP-1

2.500±0.01

1/2VCC±0.01

磁滯電壓

VOM

mV

VOE±10

負載電阻

RL

?

@DC+5V,IPN ≥4.7K

輸出電阻

ROUT

?

9

精度

XG

%

@IPN,T=25℃<±1

線性度

εL

%

@IPN,T=25℃<±1

電流跟隨精度

di/dt

A/us

>100

響應時間

TR

μs

@90%IPN ＜5

零點輸出溫漂

TCVOE

mV/℃

@-40℃~+125℃ <±0.5

額定輸出溫漂

TCVOUT

mV /℃

@-40℃~+125℃<±2.0

工作帶寬

BW

KHz

DC120

工作溫度范圍

TA

℃

-40℃~+125℃

存儲溫度范圍

TS

℃

-45℃~+125℃

耐電壓

Vd

V

@AC50/60Hz1 分鐘3000

絕緣電阻

Ris

Ω

@DC500V ＞1000M

重量

m

g

25

執行標準

EN50155(1995)

UL50178:1997

JB/T 7490-2007

SJ20790-2000

在鐵路上機車車輛使用的電子設備規范

用于電力安裝的電氣設備

霍爾電流傳感器

電流電壓傳感器總規范

注1）工作在+4.5V＜VCC＜+5.5V之間會影響傳感器比較大測量范圍。

注2）靜態輸出零點是IPN→0A的輸出值。

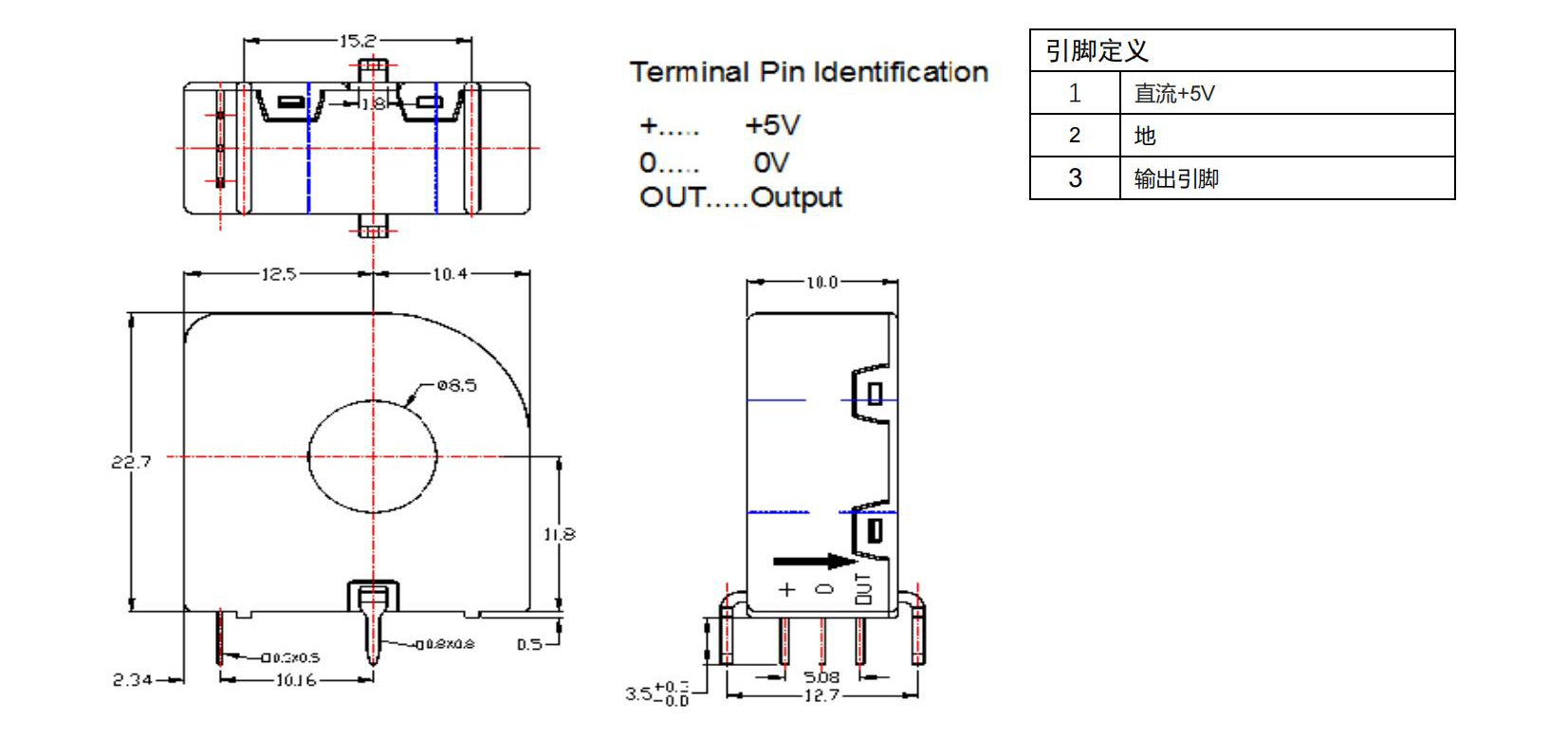

外形尺寸圖(mm) 一般公差：0.5mm

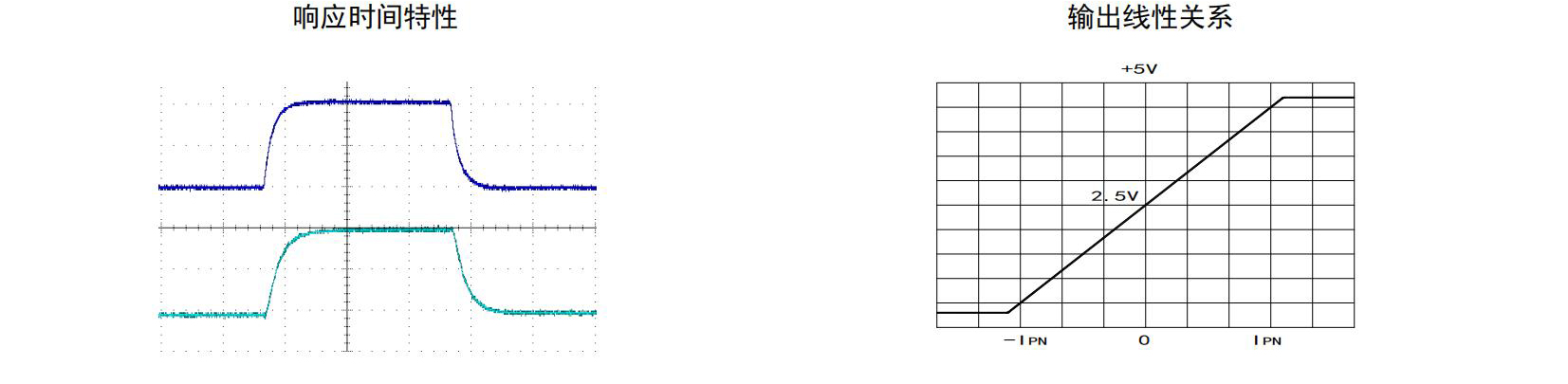

特性圖

使用說明及注意事項

●參照結構圖中的電流方向箭頭正確接入電流，注意電流穿過傳感器的正反向。

●嚴格參照結構圖中標定的功能管腳定義來接線（注意：錯誤的接線可能會導致傳感器的損壞）。

●上述的規格參數為標準規格參數的產品，可根據客戶要求定制產品。
