瀏覽器自帶分享功能也很好用哦~額定電流值???100A ～ 2000A

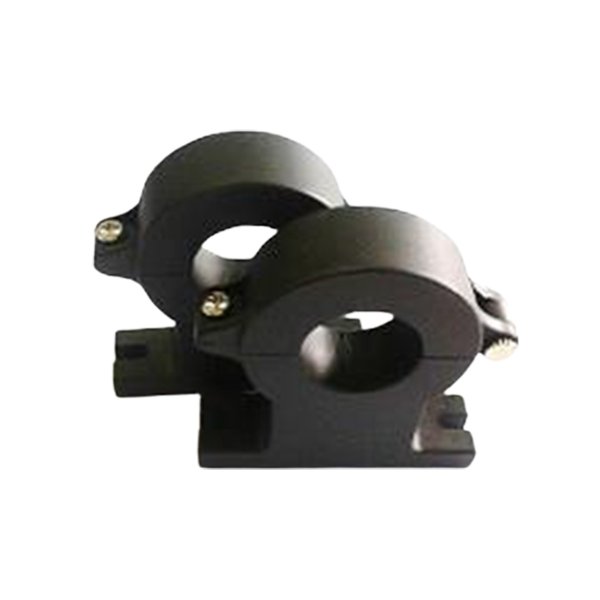

使用霍爾效應原理的開環電流傳感器
初、次級絕緣，無插入損耗
可用于測量直流、交流和脈沖電流
低溫度漂移、優良的線性度
應用領域：開關電源、交流變速器、不間斷電源、檢測設備、儀器儀表
電氣參數特性@Ta=25℃
產品型號 參數描述 | HOC100EKB128 | HOC200EKB128 | HOC300EKB128 | HOC500EKB128 | HOC1000EKB128 | HOC2000EKB128 | |||
額定輸入電流 | IPN | A | ±100 | ±200 | ±300 | ±500 | ±1000 | ±2000 | |
比較大測量范圍 | IPM | A | ±120 | ±240 | ±360 | ±600 | ±1200 | ±2400 | |
電源電壓注1 | VCC | V | @DC +24V±5% | ||||||
功耗電流 | IC | mA | @IPN ＜36+IOUT | ||||||
額定輸出 | IOUT | mA | @Ipn,T=25℃IOE±8 | ||||||
靜態零點輸出注2 | IOE | mA | @IPN=0A,T=25℃ 12±1% | ||||||
磁滯電流 | IOM | mA | @IPN→0A,T=25℃ =±0.1 | ||||||
負載電阻 | RL | Ω | @DC+24V,IPN=550 | ||||||
精度 | XG | % | @IPN,T=25℃ <±1 | ||||||
線性度 | εL | % | @IPN,T=25℃ <±1 | ||||||
電流跟隨精度 | di/dt | A/us | >100 | ||||||
響應時間 | TR | μs | @90%IPN ＜5 | ||||||
零點輸出溫漂 | TCIOE | mA | @-40℃~+85℃<±0.3 | ||||||
工作帶寬 | BW | KHz | DC20 | ||||||
工作溫度范圍 | TA | ℃ | -40℃~+85℃ | ||||||
存儲溫度范圍 | TS | ℃ | -45℃~+105℃ | ||||||
耐電壓 | Vd | V | @AC50/60Hz1 分鐘3000 | ||||||
重量 | m | g | 310 | ||||||
執行標準 | EN50155(1995) UL50178:1997 JB/T 7490-2007 SJ20790-2000 | 在鐵路上機車車輛使用的電子設備規范 用于電力安裝的電氣設備 霍爾電流傳感器 電流電壓傳感器總規范 | |||||||
注1）工作在±12V＜VCC<±18V之間會影響傳感器比較大測量范圍。
注2）靜態輸出零點是IPN→0A的輸出值。
外形尺寸圖(mm) 一般公差：0.5mm

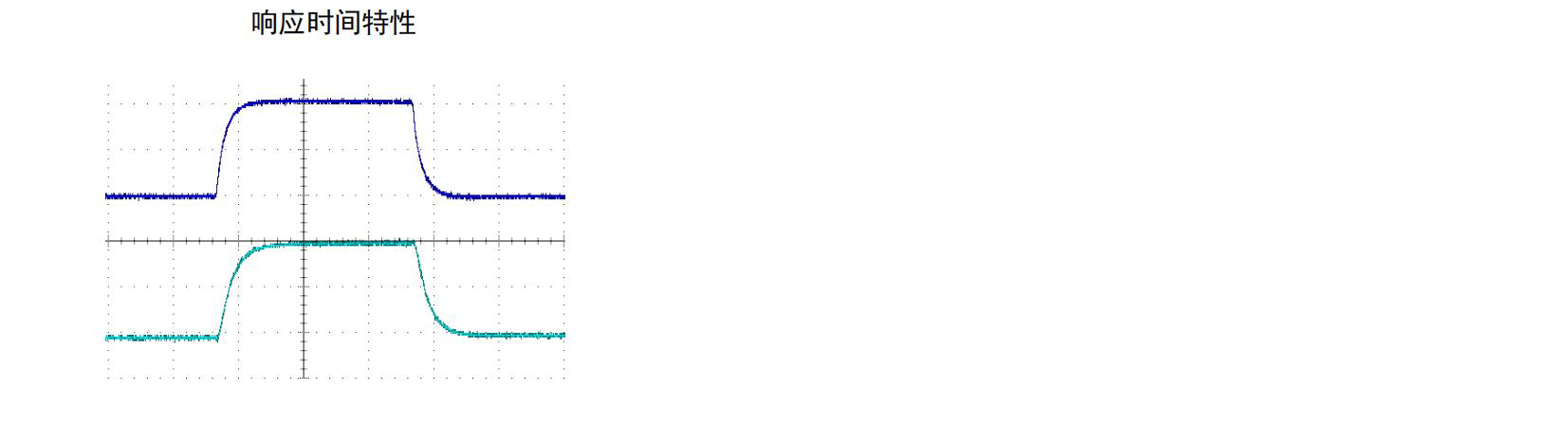

特性圖
使用說明及注意事項
●參照結構圖中的電流方向箭頭正確接入電流，注意電流穿過傳感器的正反向。
●嚴格參照結構圖中標定的功能管腳定義來接線（注意：錯誤的接線可能會導致傳感器的損壞）。
●上述的規格參數為標準規格參數的產品，可根據客戶要求定制產品。
HOC100..2000EKB128系列
額定電流值???100A ～ 2000A
使用霍爾效應原理的開環電流傳感器
初、次級絕緣，無插入損耗
可用于測量直流、交流和脈沖電流
低溫度漂移、優良的線性度
應用領域：開關電源、交流變速器、不間斷電源、檢測設備、儀器儀表
電氣參數特性@Ta=25℃
產品型號 參數描述 | HOC100EKB128 | HOC200EKB128 | HOC300EKB128 | HOC500EKB128 | HOC1000EKB128 | HOC2000EKB128 | |||
額定輸入電流 | IPN | A | ±100 | ±200 | ±300 | ±500 | ±1000 | ±2000 | |
比較大測量范圍 | IPM | A | ±120 | ±240 | ±360 | ±600 | ±1200 | ±2400 | |
電源電壓注1 | VCC | V | @DC +24V±5% | ||||||
功耗電流 | IC | mA | @IPN ＜36+IOUT | ||||||
額定輸出 | IOUT | mA | @Ipn,T=25℃IOE±8 | ||||||
靜態零點輸出注2 | IOE | mA | @IPN=0A,T=25℃ 12±1% | ||||||
磁滯電流 | IOM | mA | @IPN→0A,T=25℃ =±0.1 | ||||||
負載電阻 | RL | Ω | @DC+24V,IPN=550 | ||||||
精度 | XG | % | @IPN,T=25℃ <±1 | ||||||
線性度 | εL | % | @IPN,T=25℃ <±1 | ||||||
電流跟隨精度 | di/dt | A/us | >100 | ||||||
響應時間 | TR | μs | @90%IPN ＜5 | ||||||
零點輸出溫漂 | TCIOE | mA | @-40℃~+85℃<±0.3 | ||||||
工作帶寬 | BW | KHz | DC20 | ||||||
工作溫度范圍 | TA | ℃ | -40℃~+85℃ | ||||||
存儲溫度范圍 | TS | ℃ | -45℃~+105℃ | ||||||
耐電壓 | Vd | V | @AC50/60Hz1 分鐘3000 | ||||||
重量 | m | g | 310 | ||||||
執行標準 | EN50155(1995) UL50178:1997 JB/T 7490-2007 SJ20790-2000 | 在鐵路上機車車輛使用的電子設備規范 用于電力安裝的電氣設備 霍爾電流傳感器 電流電壓傳感器總規范 | |||||||
注1）工作在±12V＜VCC<±18V之間會影響傳感器比較大測量范圍。
注2）靜態輸出零點是IPN→0A的輸出值。
外形尺寸圖(mm) 一般公差：0.5mm
特性圖
使用說明及注意事項
●參照結構圖中的電流方向箭頭正確接入電流，注意電流穿過傳感器的正反向。
●嚴格參照結構圖中標定的功能管腳定義來接線（注意：錯誤的接線可能會導致傳感器的損壞）。
●上述的規格參數為標準規格參數的產品，可根據客戶要求定制產品。
