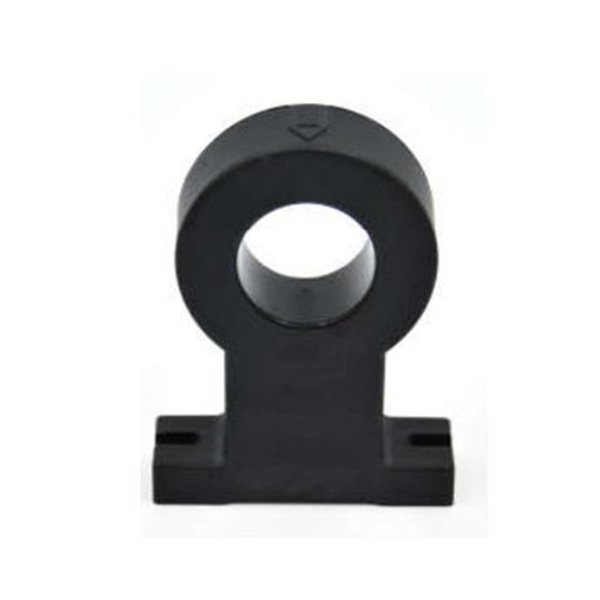

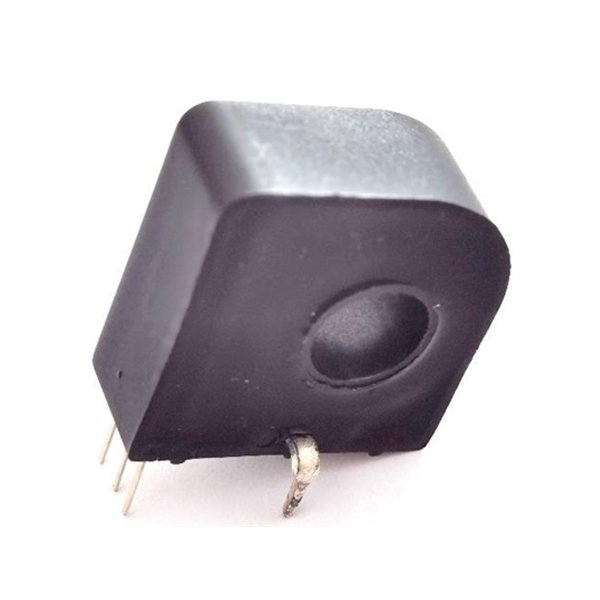

使用霍爾效應原理的開環電流傳感器
初、次級絕緣，無插入損耗
可用于測量直流、交流和脈沖電流
低溫度漂移、優良的線性度
應用領域：開關電源、交流變速器、不間斷電源、檢測設備、儀器儀表
電氣參數特性@Ta=25℃
產品型號 參數描述 | HOV50E | HOV75E | HOV100E | HOV150E | HOV200E | HOV300E | HOV400E | HOV500E | ||||
額定電流 | IPN | A | 50 | 75 | 100 | 150 | 200 | 300 | 400 | 500 | ||
較大測量范圍 | IPM | A | 150 | 225 | 300 | 450 | 600 | 900 | 1000 | 1000 | ||
電源電壓注1 | VCC | V | @DC±15V±5% | |||||||||
功耗電流 | IC | mA | @IPN ＜15 | |||||||||
額定輸出 | VOUT | V | @RL=10K,T=25℃ ±4 | |||||||||
靜態零點輸出注2 | VOE | mV | @IP=0A,T=25℃ ≤±20 | |||||||||
磁滯電壓 | VOM | mV | @IP=0A,T=25℃ ≤±20 | |||||||||
負載電阻 | RL | ? | @DC±15V,IPN 10K | |||||||||
輸出電阻 | ROUT | ? | 100 | |||||||||
精度 | XG | % | @IPN,T=25℃<±1 | |||||||||
線性度 | εL | % | @IPN,T=25℃<±1 | |||||||||
電流跟隨精度 | di/dt | A/us | @50A~75A @100A~600A | >50 >100 | ||||||||
響應時間 | TR | μs | @90%IPN ＜3 | |||||||||
零點輸出溫漂 | TCVOE | mV/℃ | @-40℃~+85℃ @50A~75A @100A~600A | <±1.5 <±1.0 | ||||||||
額定輸出溫漂 | TCVOUT | %/℃ | @-40℃~+85℃ <±0.1 | |||||||||
工作帶寬 | BW | KHz | DC20 | |||||||||
工作溫度范圍 | TA | ℃ | -40℃~+85℃ | |||||||||
存儲溫度范圍 | TS | ℃ | -45℃~+105℃ | |||||||||
耐電壓 | Vd | V | @AC50/60Hz1 分鐘2500 | |||||||||
絕緣電阻 | Ris | Ω | @DC500V ＞1000M | |||||||||
重量 | m | g | 44 | |||||||||
執行標準 | EN50155(1995) UL50178:1997 JB/T 7490-2007 SJ20790-2000 | 在鐵路上機車車輛使用的電子設備規范 用于電力安裝的電氣設備 霍爾電流傳感器 電流電壓傳感器總規范 | ||||||||||
注1）工作在±12V＜VCC<±18V之間會影響傳感器較大測量范圍。
注2）靜態輸出零點是IPN→0A的輸出值。
