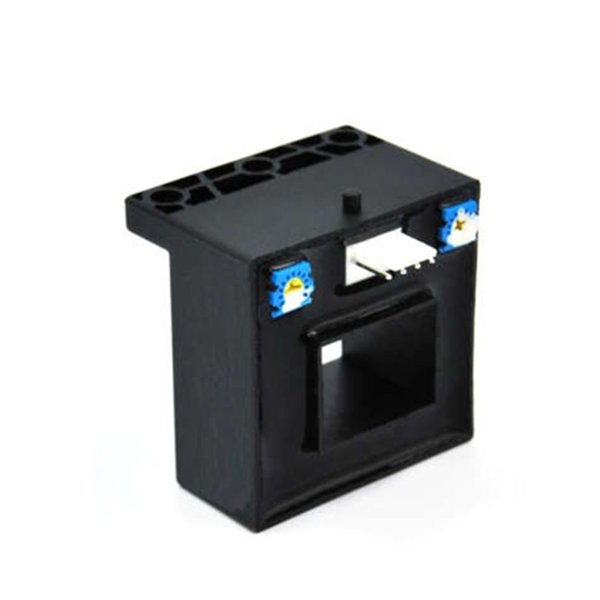

HOV50..600N系列
分享

分享到微信

×
額定電流值???50A ～ 600A，使用霍爾效應原理的開環電流傳感器，初、次級絕緣，無插入損耗，可用于測量直流、交流和脈沖電流，低溫度漂移、優良的線性度
產品詳情

額定電流值    ???50A  ～ 600A

使用霍爾效應原理的開環電流傳感器

初、次級絕緣，無插入損耗

可用于測量直流、交流和脈沖電流

低溫度漂移、優良的線性度

應用領域：開關電源、交流變速器、不間斷電源、檢測設備、儀器儀表

電氣參數特性@Ta=25℃

產品型號

參數描述

HOV50N

HOV100N

HOV150N

HOV200N

HOV300N

HOV400N

HOV500N

HOV600N

額定電流

IPN

A

50

100

150

200

300

400

500

600

較大測量范圍

IPM

A

150

300

450

600

900

900

900

900

電源電壓注1

VCC

V

@DC ±15V±5%

功耗電流

IC

mA

@IPN ＜15

額定輸出

VOUT

V

@RL=10K,T=25℃ ±4

靜態零點輸出注2

VOE

mV

@IP=0A,T=25℃＜20

磁滯電壓

VOM

mV

@IP=0A,T=25℃＜20

負載電阻

RL

?

@DC±15V,IPN ≥10K

輸出電阻

ROUT

?

100

精度

XG

%

@IPN,T=25℃<±1

線性度

εL

%

@IPN,T=25℃<±1

電流跟隨精度

di/dt

A/us

>100

響應時間

TR

μs

@90%IPN ＜3

零點輸出溫漂

TCVOE

mV/℃

@-40℃~+85℃@50A@100A~600A

<±1.5

<±1.0

額定輸出溫漂

TCVOUT

%/℃

@-40℃~+85℃ <±0.1

工作帶寬

BW

KHz

DC50

工作溫度范圍

TA

℃

-40℃~+85℃

存儲溫度范圍

TS

℃

-45℃~+105℃

耐電壓

Vd

V

@AC50/60Hz1 分鐘3000

絕緣電阻

Ris

Ω

@DC500V ＞1000M

重量

m

g

60

執行標準

EN50155(1995)

UL50178:1997

JB/T 7490-2007

SJ20790-2000

在鐵路上機車車輛使用的電子設備規范

用于電力安裝的電氣設備

霍爾電流傳感器

電流電壓傳感器總規范

注1）工作在±12V＜VCC<±18V之間會影響傳感器較大測量范圍。

注2）靜態輸出零點是IPN→0A的輸出值。

外形尺寸圖(mm) 一般公差：0.5mm

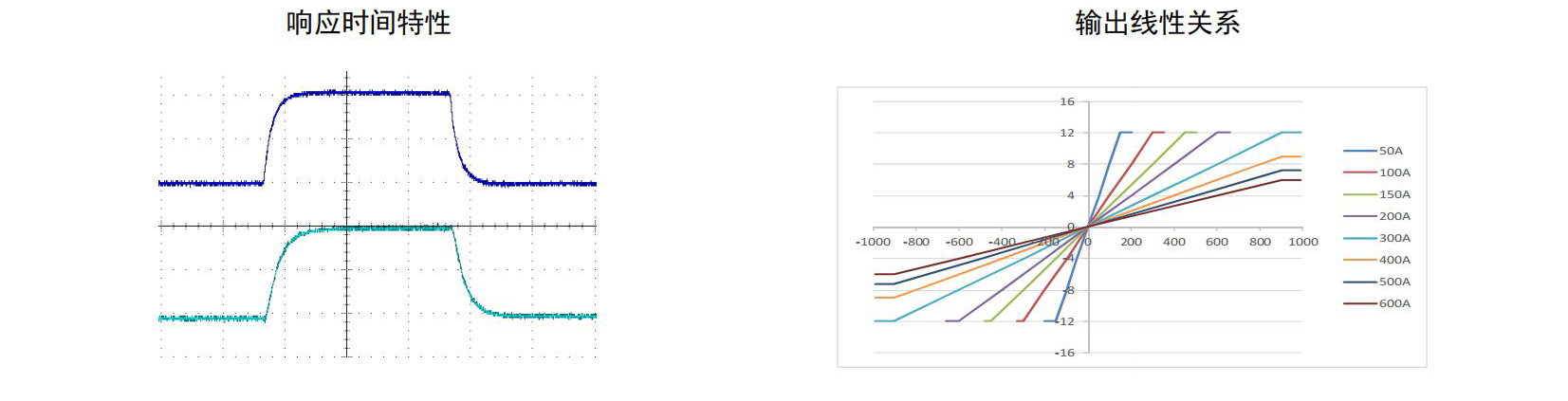

特性圖

使用說明及注意事項

●參照結構圖中的電流方向箭頭正確接入電流，注意電流穿過傳感器的正反向。

●嚴格參照結構圖中標定的功能管腳定義來接線（注意：錯誤的接線可能會導致傳感器的損壞）。

●上述的規格參數為標準規格參數的產品，可根據客戶要求定制產品。
